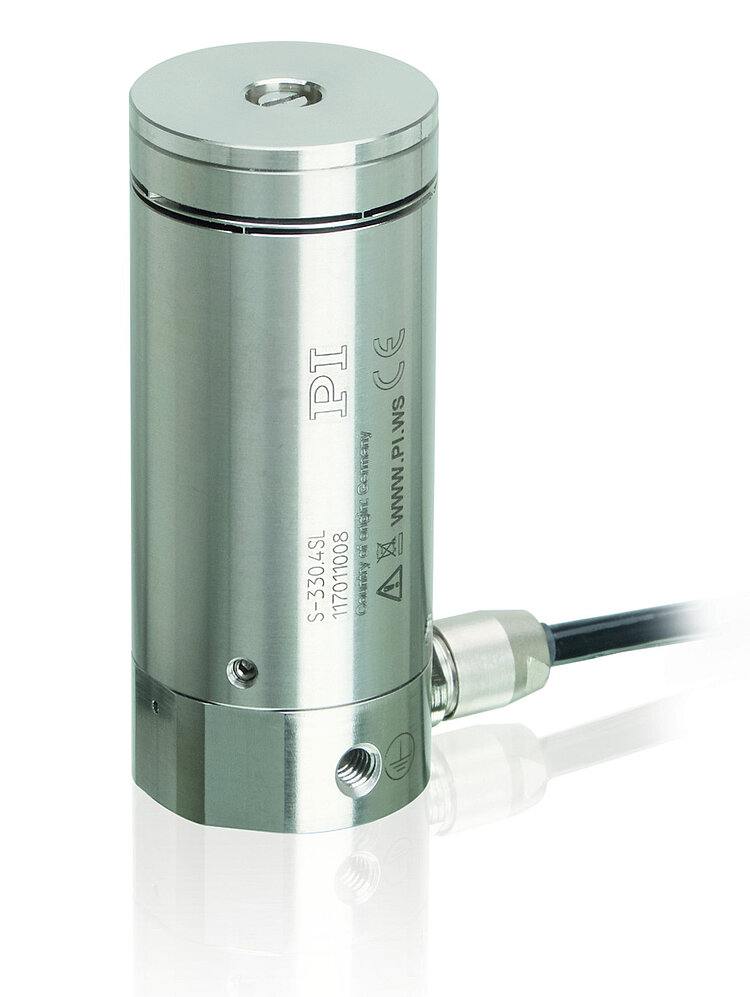

S-330 压电偏摆台
    发布时间: 2023-02-08 00:33


德国PI
高动态，带大偏转角用于反射镜和光学元件
偏摆角度达10毫弧度，光学偏转角度达20毫弧度（>1度）
高谐振频率可达1.6千赫兹（1英寸反射镜），可实现动态运动以及快速步进和稳定
分辨率达20纳弧度
优异的位置稳定性
亚毫秒级响应时间
用于直径长达50毫米的反射镜



S-330 压电偏摆台




S-330 压电偏摆台

紧凑带直流或步进电机




零间隙柔性铰链导向带来高导向精度

柔性铰链导向无需维护、无摩擦、无磨损且无需润滑。其刚性可实现高负载能力，且它们对冲击和振动不敏感。其可在较宽的温度范围内工作。

PICMA压电陶瓷促动器带来超长使用寿命

PICMA®压电陶瓷促动器为全瓷绝缘。这可以防潮，避免漏电流增大造成故障。PICMA促动器的使用寿命比传统的聚合物绝缘促动器长达十倍。它们被证明可实现无故障运行1000亿个循环。

并联运动实现高动态多轴操作

在并联运动多轴系统中，所有促动器均作用于同一个运动平台。所有轴均具有最小的质量惯性并采用相同的设计，可实现快速、动态且精密的运动


应用领域

  •     图像处理/稳定

  •     光学捕获

  •     激光扫描/光束偏转

  •     激光调谐

  •     光学过滤器/开关

  •     光学

  •     激光束稳定


规格参数



S-330.2SH /

S-330.2SL

S-330.4SH /

S-330.4SL

S-330.8SH /

S-330.8SL

单位

公差

主动轴

θX、θY

θX、θY

θX、θY



运动和定位






集成式传感器*

应变片传感器

应变片传感器

应变片传感器



θX、θY向上-20至120伏时的开环偏摆角

3.5

7

15

毫弧度

最小

θX、θY向上的闭环偏摆角

2

5

10

毫弧度


θX、θY向上的开环分辨率

0.02

0.1

0.2

微弧度

典型值

θX、θY向上的闭环分辨率

0.05

0.25

0.5

微弧度

典型值

θX、θY向上的线性误差

0.05 **

0.1 **

0.1 **

%

典型值

θX、θY向上的重复精度，10 %偏摆角

0.06 **

0.08 **

0.15 **

微弧度

典型值

θX、θY向上的重复精度，100 %偏摆角

0.6 **

0.8 **

1.5 **

微弧度

典型值

机械特性






θX、θY向上的空载谐振频率

2.4

2.0

1.0

千赫兹

±20 %

θX、θY向上带负载时的谐振频率（带玻璃反射镜，直径25毫米，厚度8毫米）

1.6

1.5

1.0

千赫兹

±20 %

枢轴点至平台表面的距离

6.5

6.5

6.5

毫米

±1 毫米

平台惯性力矩

1530

1530

1530

克 × 平方毫米

±20 %

驱动特性






陶瓷类型

PICMA

PICMA

PICMA



电容

3/轴

6/轴

12.5/轴

微法

±20 %

其他






工作温度范围

-20至80

-20至80

-20至80

摄氏度


外壳材料

钢

钢

钢



平台材料

殷钢

殷钢

殷钢



质量

0.2

0.38

0.7

千克

±5 %

电缆长度

2

2

2

米

+100毫米/-0毫米

传感器/电压连接器

SH版本：D-sub 37针（公头）

SL版本：LEMO

SH版本：D-sub 37针（公头）

SL版本：LEMO

SH版本：D-sub 37针（公头）

SL版本：LEMO



推荐电控

E-509.S3 + E-505.00 (2×) + E-505.00S + E-500.00，E-727

E-509.S3 + E-505.00 (2×) + E-505.00S + E-500.00，E-727

E-509.S3 + E-505.00 (2×) + E-505.00S + E-500.00，E-727




*不带传感器的型号可按需提供。
** S-330.xSH与数字控制器相结合。
因为PI压电陶瓷纳米定位系统无摩擦，所以系统分辨率仅受放大器噪声和测量技术的限制。
