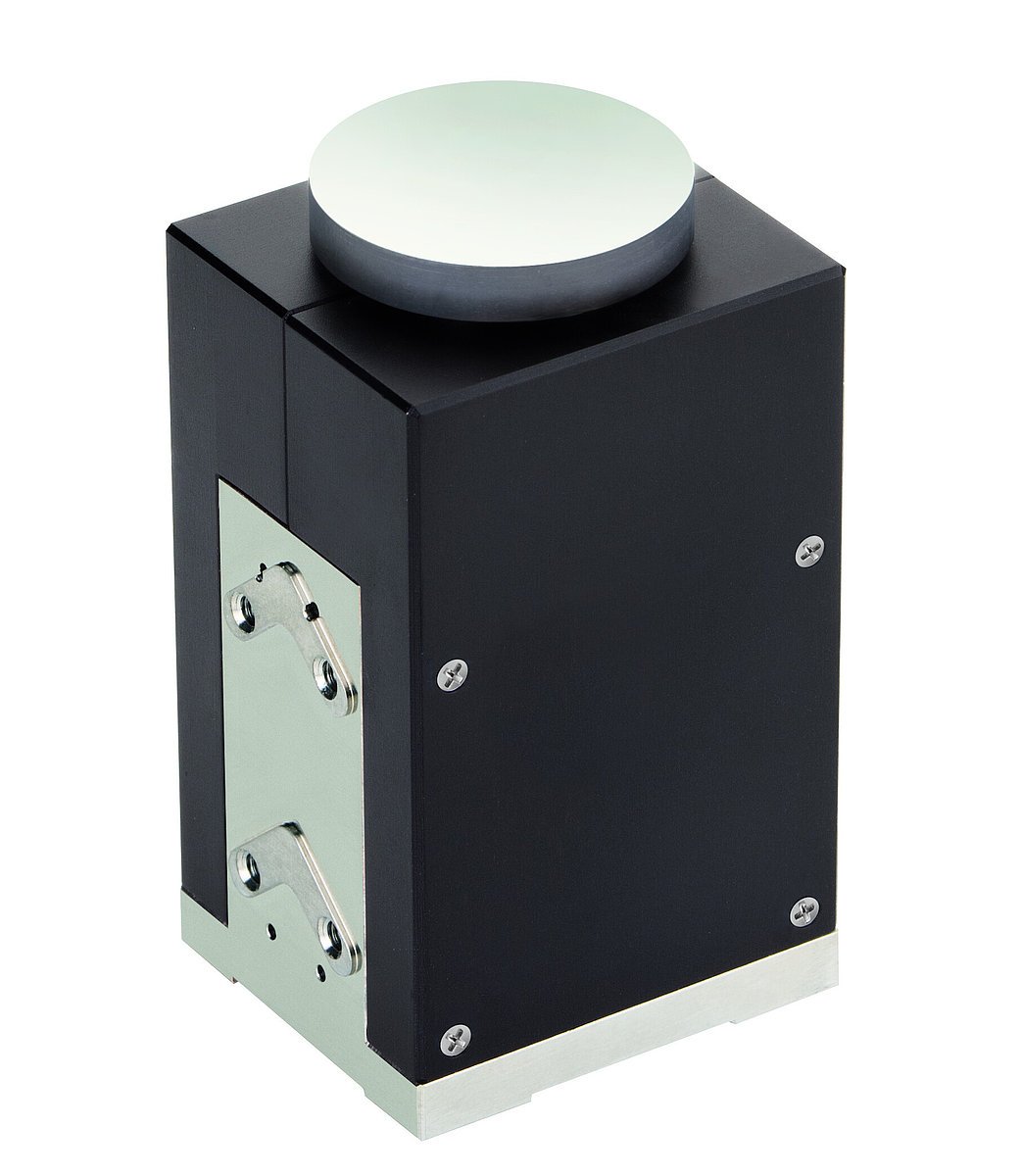

S-335 快速偏摆台
    发布时间: 2023-02-08 00:33


德国PI
较短稳定时间和高动态线性化，偏摆角度达35毫弧度，光学偏转角度高达70毫弧度（4度）
高谐振频率实现动态运动，快速步进和稳定
并联运动设计：两条正交偏摆轴，一个公共旋转中心
应变传感器实现高线性度
可提供不同版本：不带反射镜、½"反射镜、1"反射镜



S-335 快速偏摆台




S-335 快速偏摆台

较短稳定时间和高动态线性化




零间隙柔性铰链导向带来高导向精度

柔性铰链导向无需维护、无摩擦、无磨损且无需润滑。其刚性可实现高负载能力，且它们对冲击和振动不敏感。其可在较宽的温度范围内工作。

PICMA压电陶瓷促动器带来超长使用寿命

PICMA®压电陶瓷促动器为全瓷绝缘。这可以防潮，避免漏电流增大造成故障。PICMA促动器的使用寿命比传统的聚合物绝缘促动器长达十倍。它们被证明可实现无故障运行1000亿个循环。

并联运动实现高动态多轴操作

在并联多轴系统中，所有促动器作用于同一个运动平台。所有轴均具有超小的质量惯性并采用相同的设计，可实现快速、动态且精密的运动。

自动配置和快速部件更换

机械部件和控制器可按需组合、快速更换。所有伺服和线性化参数均存储在机械部件的Sub-D连接器的ID芯片中。每当控制器启动时，数字控制器的自动校准功能就会使用这些数据。


应用领域

  •     图像处理/稳定

  •     光学捕获

  •     激光扫描/带大偏转角的光束偏转

  •     激光调谐

  •     光学过滤器/开关

  •     光学

  •     激光束稳定


规格参数



S-335.2SH*
S-335.2SHM1**
S-335.2SHM2***
单位
公差

主动轴

θX，θY

θX，θY

θX，θY



运动和定位





集成传感器

应变片传感器

应变片传感器

应变片传感器



偏摆角，闭环（0至120伏时的静态运动）

±17.5

±17.5

±17.5

毫弧度


分辨率，开环

0.1

0.1

0.1

微弧度

典型值

分辨率，闭环

1.0

1.0

1.0

微弧度

典型值

线性度

0.05（单向）

0.05（单向）

0.05（单向）

%

典型值

重复精度

1（双向）

1（双向）

1（双向）

微弧度

典型值

机械特性





谐振频率，空载

2

-

-

千赫兹

±20 %

带负载时的谐振频率，带Ø12.5毫秒×3毫米的石英玻璃反射镜

1.6

1.6

-

千赫兹

±20 %

带负载时的谐振频率，带Ø25.4毫秒×4毫米的石英玻璃反射镜

0.7

-

0.7

千赫兹

±20 %

旋转中心和平台表面之间的间隙

3.3

3.3

3.3

毫米

±0.25 毫米

驱动特性





陶瓷类型

PICMAP-885

PICMAP-885

PICMAP-885



每轴的电容

6.2

6.2

6.2

微法

±20 %

其他





ID芯片功能

是

是

是



工作温度范围

-20 到 80

-20 到 80

-20 到 80

°C


材料 平台

钛金属

钛金属

钛金属



质量（带电缆和连接器）

320

325

330

克

±5 %

电缆长度

2

2

2

米

+100毫米/-0毫米

传感器/电压连接

Sub-D 37（公头）

Sub-D 37（公头）

Sub-D 37（公头）



推荐电控

E-727

E-727

E-727




*不带反射镜的2SH版本
**带Ø12.5毫米反射镜的2SHM1版本
***带Ø25.4毫米反射镜的2SHM2版本
因为PI压电陶瓷纳米定位系统无摩擦，所以系统分辨率仅受放大器噪声和测量技术的限制。
这些规格适用于21摄氏度±10摄氏度。超出该范围可能有所偏差。若有任何疑问，请联系PI代理商。
