  • WaveCamD 波前传感器

  • WaveCamD 波前传感器

    典型应用（355-1150nm）：单次快照波前测量、光束准直检测、实时光束对准、像差分析与表征


    • 0.00
      0.00
产品详情

典型应用（355-1150nm）：单次快照波前测量、光束准直检测、实时光束对准、像差分析与表征

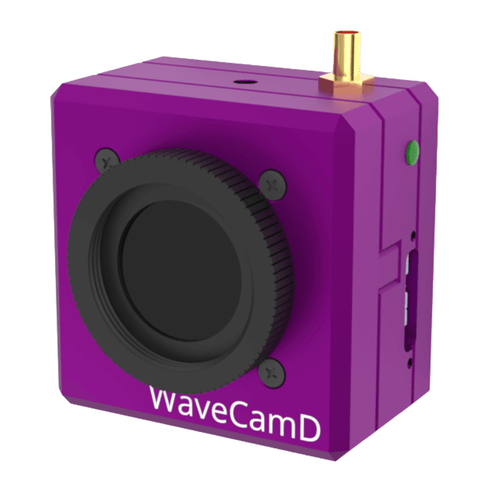

CMOS 哈特曼波前传感器 WaveCamD

WaveCamD 配备 9×9 mm 微透镜阵列（MLA），含 60×60 个微透镜，透镜间距 150 µm，非常适合连续波CW、脉冲激光的波前检测。该设备支持分区法（数值法）与模态法（泽尼克多项式）2种波前重构算法，可单次快照快速、高效地表征波前信息。

主要特点

  • 波长范围：355–1150 nm

  • 9×9 mm 增透膜微透镜阵列（MLA）

  • 60×60 个微透镜，150 µm 间距，焦距 5.2 mm

  • 波前精度：λ/30 RMS；灵敏度：λ/100 RMS

  • 支持分区法（数值）与模态法（泽尼克）波前重构

  • 5.5 µm 像素，420 万像素分辨率

  • USB 3.0 总线供电

  • HyperCal™ 动态噪声与基线校正软件

  • MagND™ 堆叠式磁吸中性密度滤光片或 C 接口滤光片

  • 信噪比 RMS：2500:1

  • 全局快门，支持 TTL 外触发

  • 电子自动快门，85 µs–2 s（动态范围 44 dB）

  • 12 位模数转换器

  • 兼容 DataRay LaserLink 实现 HTTP 通信

典型应用

  • 单次快照波前测量

  • 光束准直检测

  • 实时光束对准

  • 像差分析与表征




规格项详细参数
波长355～1150 nm
波前精度λ/30 rms
波前灵敏度λ/100 rms
微透镜阵列有效焦距5.2 mm
微透镜阵列镀膜增透膜
子透镜间距150 µm
子透镜数量（水平 × 垂直）60×60
微透镜阵列通光孔径（水平 × 垂直）9×9 mm
相机像素数量（水平 × 垂直）420 万像素，2048×2048
相机像元尺寸5.5×5.5 µm
快门类型USB 2.0：12600:1（41 dB）
USB 3.0：25000:1（44   dB）
电子快门范围85 µs～2 s
模数转换精度12 位
探头尺寸（宽 × 高 × 深）46.0×46.0×29.4 mm
安装方式8-32 螺纹孔
最低系统要求Windows 10 64 位操作系统
